Protectia pone nuevamente al alcance de los usuarios de su web boletines de vigilancia de patentes verdes con todas las publicaciones españolas de Boletín Oficial de la Propiedad Industrial del mes de Enero.
Estos boletines, que Protectia lleva ofreciendo de forma gratuita desde el pasado mes de Junio de 2011, se encuentran separados en 4 grupos:
- Energía solar fotovoltaica.
- Energía eólica.
- Biomasa y residuos sólidos urbanos (RSU).
- Energía geotérmica y termosolar.
En este primer boletín del año destacamos el contenido dedicado a las energías renovables originadas por el viento en el que aparecen algunas menciones a traducciones definitivas de patentes, procedentes de validaciones de patentes europeas, y, en concreto, 7 nuevas solicitudes de patentes y una de un modelo de utilidad.
Las solicitudes de patentes son las siguientes:

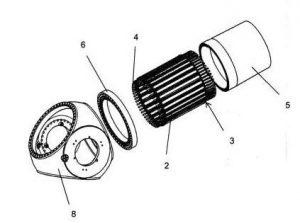

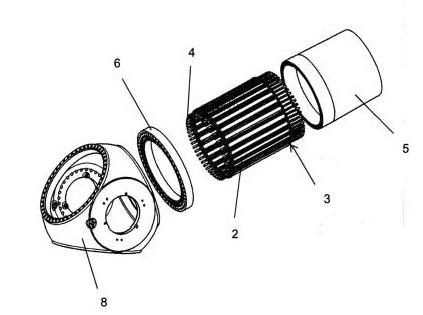

EXTENSOR DE RAIZ DE PALA PARA UN AEROGENERADOR:
Titular: Gamesa Innovation & Technology S. L. Solicitud de registro Nº P 200802915 ES.
Clasificación Internacional: F03D 001/00006.
El objeto de la invención es un extensor de la raíz de la pala para un aerogenerador el cual está montado entre la raíz de la pala y un buje fijado a la góndola del aerogenerador. El extensor está constituido por un cilindro hueco corrugado y, opcionalmente, una o dos bridas terminales provistas de agujeros para la incorporación de unos pernos prisioneros que comprimen el extensor de la raíz de la pala entre la pala y el buje. Acceso a la memoria completa: ES-2371403_A1

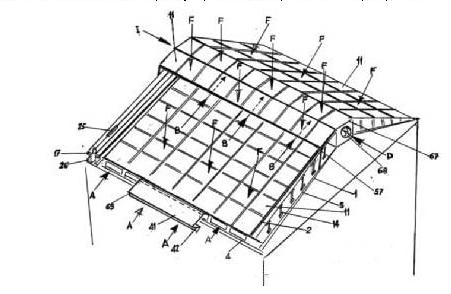

SISTEMA DE CAPTACION DE RECURSOS NATURALES EN EDIFICIOS.
Titular: Yeinez Alberto Ospina Vera. Solicitud de registro Nº P 00900291 ES. Clasificación Internacional: E04D 013/00018, F03D 009/00000 H01L 031/00042.
Sistema de captación y su transformación en energía eléctrica del calor emitido por los rayos solares cuando inciden sobre las placas solares y de las corrientes de aire procedentes del viento, cuando inciden sobre la superficie del tejado del edificio y su posterior envío al aerogenerador, para su transformación en energía eléctrica. Esta energía es para el uso de las necesidades del propio edificio o su almacenamiento a través de acumuladores. Para un mejor aprovechamiento de la captación del calor de los rayos solares y de las corrientes del aire procedente del viento, es necesario realizar un estudio previo de orientación e inclinación que debe tener la estructura del tejado, y así obtener una incidencia mayor de los rayos solares sobre las placas y de la orientación de las corrientes de aire, para lograr que el sistema de captación sea lo más optimo posible. Acceso a la memoria completa: ES-2372098_A1

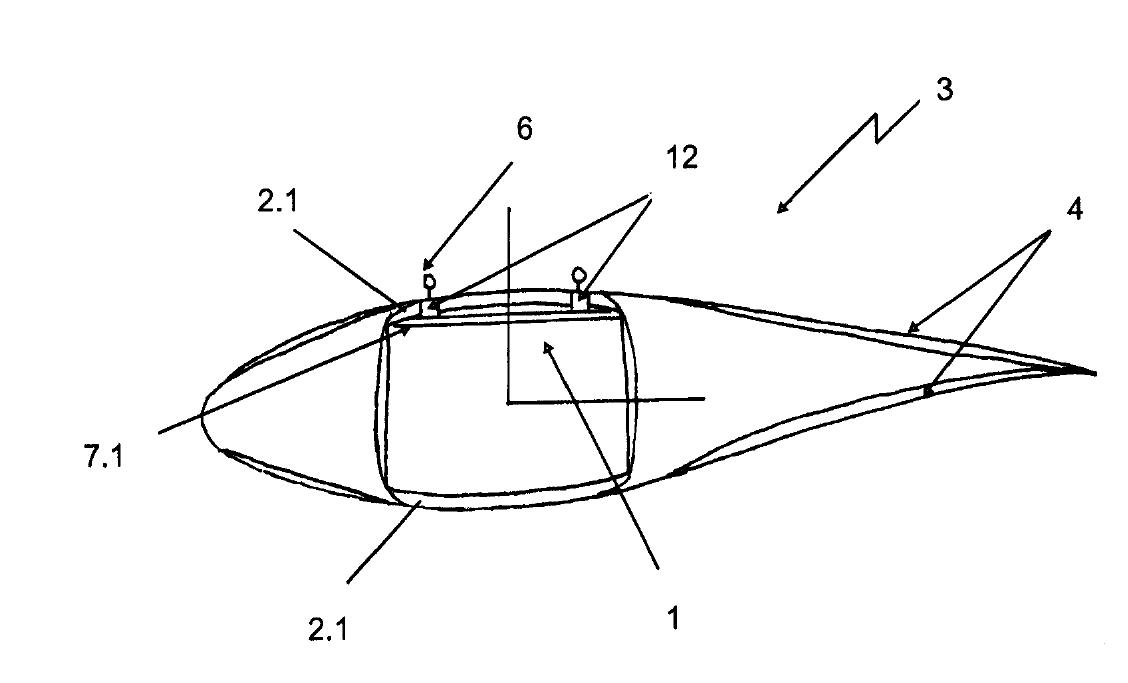

METODO Y DISPOSITIVO DE MANIPULACION O TRANSPORTE DE PALAS DE AEROGENERADORES. Titular: Gamesa Innovation & Technology, S. L.Solicitud de registro Nº: P 200900288 ES. Clasificación Internacional: F03D 001/00000.
Método de manipulación o transporte de palas de aerogeneradores mediante un medio de amarre de pala constituido por unos elementos metálicos y unas pletinas provistas de unos agujeros roscados, dispuestos en la viga estructural de la pala que quedan sujetos a ésta de manera que a través de unas aberturas en la concha, de la pala determinan unos cáncamos como punto de anclaje de la pala tanto para transporte como para su manipulación. Acceso a la memoria completa: ES-2371893_A1

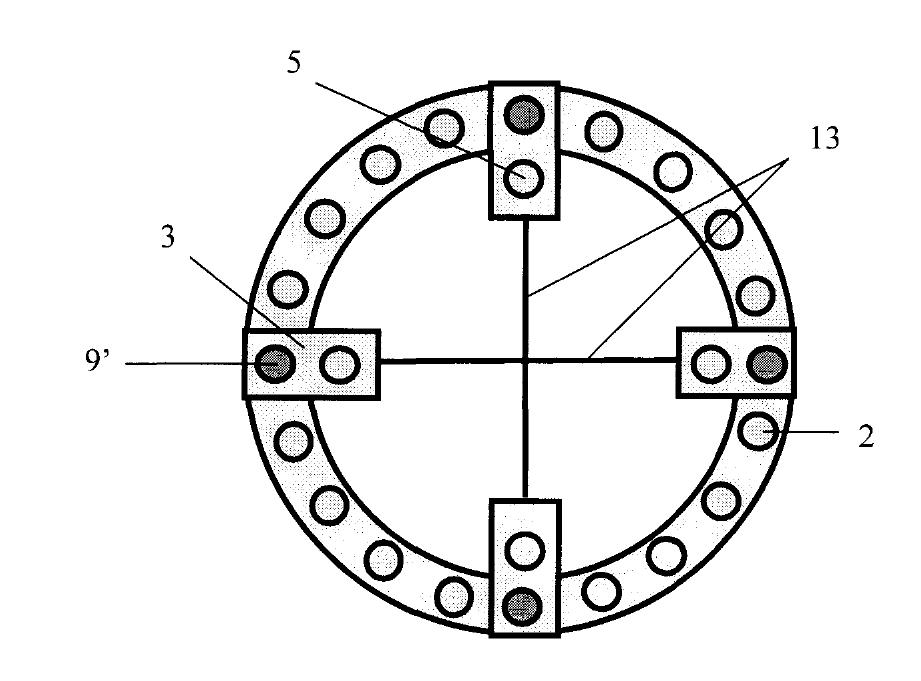

ELEMENTO PARA IZADO DE PALA Y METODO SEGUIDO.
Titular: Gamesa Innovation & Technology, S. L.
Solicitud de registro Nº: P 201000042 ES. Clasificación Internacional: B66C 001/00066, F03D 001/00006, F03D 011/00004.
El elemento para izado de la pala es una pieza intermedia (3) que se dispone entre la raíz de la pala (1) y la pista móvil del rodamiento (16) de la pala. Dicha pieza abarca al menos un inserto (9’) y se une mediante una barra rígida (21) o mediante un tensor (13) con otra pieza intermedia (3) diametralmente opuesta. La pieza dispone de un agujero (5) de conexión al punto de izado y de un agujero (4) de conexión al buje, este último que se une al agujero (2) del inserto mediante un perno largo (17). Sobre la pala se establecen dos puntos de izado, el de la raíz y el de punta de pala: el punto de izado de la raíz se manipula desde un único punto de tiro en el buje y el punto de izado de punta de pala se manipula desde dos puntos de tiro: uno en el buje y otro en el suelo. El método de izado se inicia con la pala en posición horizontal para ir trasladándola a posición vertical. Acceso a la memoria completa: ES-2371703_A1

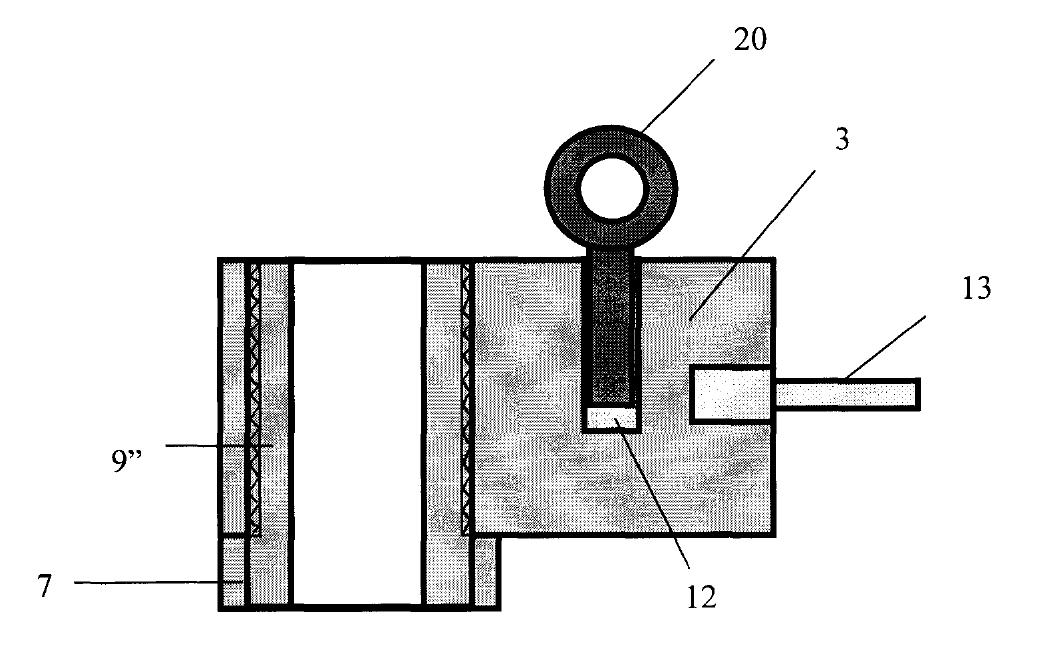

ELEMENTO PARA IZADO DE PALA.
Titular: Gamesa Innovation & Technology S. L. Solicitud de registro Nº: P 201000330 ES. Clasificación Internacional: B66C 001/00066, F03D 001/00006, F03D 011/00004.
El elemento para izado de la pala es una pieza intermedia (3) dispuesta de forma atornillada entre la raíz de la pala y la pista móvil del rodamiento (16) de la pala. La pieza intermedia (3) se une mediante una barra rígida o mediante un tensor (13) con otra pieza intermedia (3) diametralmente opuesta. Algunos de los insertos que conforman la raíz de pala están mecanizados (9”) y se roscan en el interior de la pieza intermedia (3) antes de embeberse o pegarse en el laminado correspondiente. La fijación del conjunto pieza intermedia/raíz de pala con la pista móvil (16) del rodamiento del buje es a través un perno largo (17’) que coopera con una rosca (18) en uno de sus extremos, mientras que el otro extremo está roscado en el interior del inserto mecanizado (9”). Acceso a la memoria completa: ES-2371709_A1

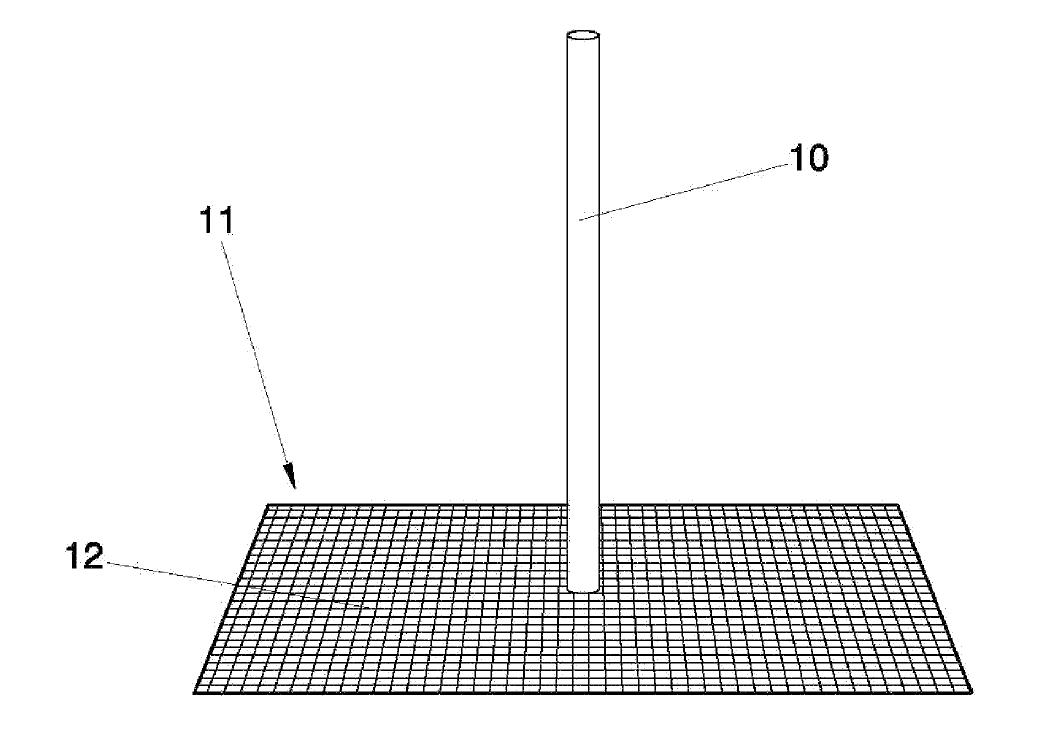

SISTEMA INTEGRAL DE APROVECHAMIENTO ENERGETICO.
Titular: Universidad de Alicante. Solicitud de registro Nº: P 201030210 ES. Clasificación Internacional: A01G 033/00000, C02F 001/00014, F03D 009/00000, F03G 006/00000, F03G 006/00004.
Combina e integra el aprovechamiento de energía solar, eólica y biomasa en la superficie ocupada por una torre solar de manera que se obtiene un mayor beneficio energético por unidad de superficie. Dicho sistema comprende una chimenea (10) solar, preferentemente entre 500 y 1000 m. de altura, que presenta inferiormente un invernadero (11) en cuyo suelo se encuentran instalados un número variable de destiladores (20) solares, adaptados para obtener agua dulce a partir de agua salada. Se ha previsto además que dichos destiladores (20) solares incorporen unos paneles solares fotovoltaicos (30) para un mayor aprovechamiento de la energía solar incidente. Además, con objeto de maximizar el rendimiento obtenido a partir de dichos destiladores (20) solares, se contempla la posibilidad de que éstos últimos cultiven microalgas en su interior para el aprovechamiento de energía de biomasa. Acceso a la memoria completa: ES-2371826_A1

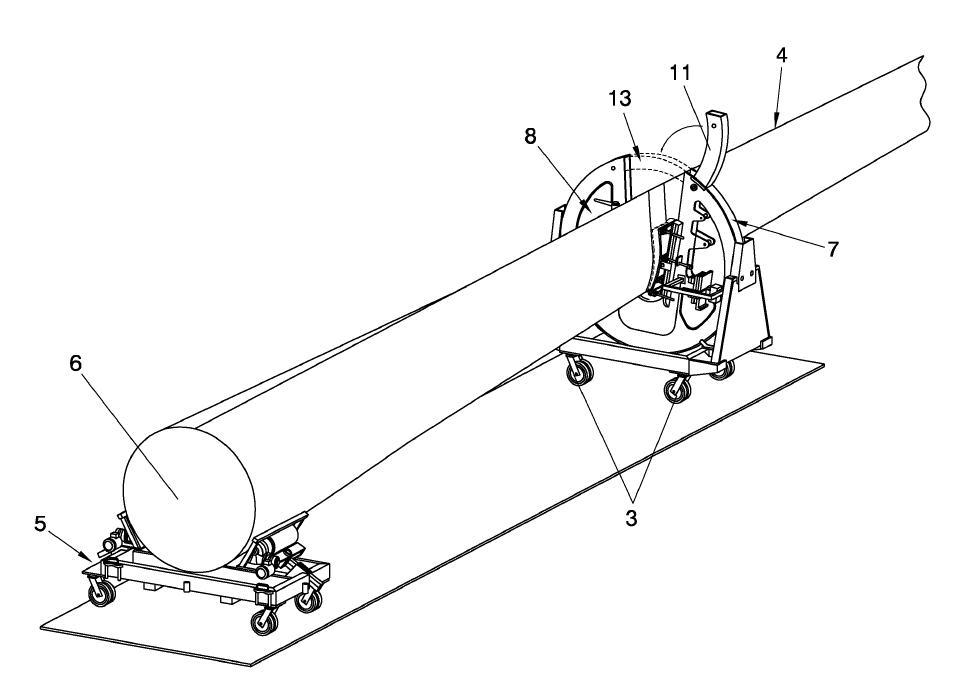

LUNETA MEJORADA PARA ASIENTO GIRATORIO DE PALAS DE AEROGENERADORES.
Titular: Naditec Ingeniería S. L. Solicitud de registro Nº: P 201030926 ES. Clasificación Internacional: B23Q 001/00076, B24B 019/00014, F01D 005/00014, F03D 001/00006.
Comprende en principio una estructura circunferencial que asienta sobre unos rodillos giratorios acoplados en una plataforma base, asentando la pala sobre tal estructura circunferencial y también sobre un apoyo giratorio extremo donde apoya la pala por su tramo inicial cilíndrico. Se caracteriza porque la estructura circunferencial comprende un anillo estructural (7) unido a una estructura central (8) afectada de una amplia abertura frontal (9) donde se aloja una porción de la pala (4) de aerogenerador que se inmoviliza mediante unas mordazas (10) soportadas por la estructura central (8), a la vez que están dispuestas en correspondencia con los laterales de tal abertura frontal (9), la cual está delimitada por los bordes de la misma y por un cuerpo arqueado móvil (11) que forma parte del anillo circunferencial (7). Acceso a la memoria completa: ES-2371837_A1

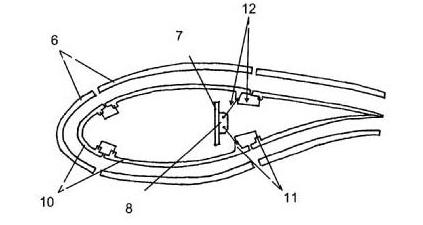

SISTEMA DE PROTECCION DE RAYOS PARA PALAS SECCIONALES.Titular: Gamesa Innovation & Technology, S. L. Solicitud de registro Nº: P 200901053 ES. Clasificación: F03D 001/00006, F03D 011/00000, H02G 013/00000, H02G 013/00000.
Sistema de protección de rayos adicional para uniones intermedias de pala de aerogenerador consistente en un carenado metálico que cubre los elementos de unión de pala a la vez que apantalla y protege a los elementos internos de la unión frente a impactos de rayos. Acceso a la memoria completa: ES-2373154_A1
Para finalizar el modelo de utilidad publicado es el siguiente:
REDUCTOR EPICICLOIDAL.
Titular: Bonfiglioli Riduttori, S. P. A. Solicitud de registro Nº: U 201131128 ES. Clasificación Internacional: F03D 007/00000, F03D 011/00000.
1. Reductor epicicloidal para generadores de energía eólica comprendiendo una cubierta externa tubular (2) presentando un eje longitudinal (3), una corona dentada (4), que forma parte integral de la cubierta externa (2), un piñón (5), que es coaxial en relación con dicho eje (3) y está montado dentro de la cubierta externa (2) de manera rotatoria, de tal modo que constituye un par de revolución con la cubierta (2), un portador planetario (6), que forma parte integral del piñón (5), al menos un perno (7) que forma parte integral del portador planetario (6), y al menos un engranaje planetario (8), cada uno de los cuales está montado de tal forma que rota en torno a un perno respectivo (7) a fin de constituir un par de revolución con el perno (7) y encaja con la corona dentada (4); caracterizado porque comprende uno o más cojinetes de fricción (16; 22), cada uno de los cuales está dispuesto en correspondencia con un par de revolución respectivo.
2. Reductor epicicloidal según la reivindicación 1 caracterizado porque cada uno de los cojinetes de fricción (16; 22) está instalado sobre el piñón (5) y está interpuesto entre el piñón (5) y la cubierta (2).
3. Reductor epicicloidal según cualquiera de las reivindicaciones 1 ó 2 caracterizado porque cada uno de los cojinetes de fricción (16; 22) está instalado sobre un perno (7) y está interpuesto entre el perno (7) y el respectivo engranaje planetario (8).
4. Reductor epicicloidal según cualquiera de las reivindicaciones 1 a 3, caracterizado porque el cojinete de fricción (16; 22) es del tipo que tiene brida.
5. Reductor epicicloidal según cualquiera de las reivindicaciones 1 a 4, caracterizado porque el piñón (5) comprende un tallo (12) con eje longitudinal (19) y una corona dentada (13) instalada sobre dicho tallo (12); el piñón (5) presenta dos partes longitudinales (14, 15; 14a, 15a) del tallo (12), que están acopladas a la cubierta (2) en revolución; y en el que el reductor epicicloidal (1) comprende un par de cojinetes de fricción (16; 22), cada uno de los cuales está instalado sobre una respectiva parte longitudinal (14; 15; 14a; 15a) del tallo (12).
6. Reductor epicicloidal según la reivindicación 5, caracterizado porque la corona dentada (13) está interpuesta entre las partes longitudinales (14, 15) a lo largo de dicho eje (3) del piñón (5).
7. Reductor epicicloidal según la reivindicación 5, caracterizado porque la corona dentada (13) está montada en
correspondencia con un extremo suelto del tallo (12) del piñón (5) y sobresale de la cubierta (2).
8. Reductor epicicloidal según cualquiera de las reivindicaciones 1 a 7 caracterizado porque comprende al menos una rodadura (23) instalada sobre el piñón (5) y axialmente adyacente con respecto a la corona dentada (13).
9. Reductor epicicloidal según cualquiera de las reivindicaciones 1 a 7 caracterizado porque comprende al menos una rodadura (23) instalada sobre un respectivo perno (7) y axialmente adyacente con respecto a un respectivo engranaje planetario (8).
Acceso a la memoria completa: ES-1076087_U
La información mostrada en estos boletines es útil para:
- Presenta oposiciones y observaciones en la tramitación de modelos de utilidad y patentes de terceros que puedan vulnerar derechos anteriores.
- Mantenerse informado de las últimas novedades de la competencia.
- Crear una biblioteca técnica actualizada de fácil consulta con la que nutrir departamentos de investigación que les oriente en sus líneas de desarrollo.
El contenido de este tipo de boletines es totalmente personalizable tanto en materia, periodicidad como aplicación geográfica.
Si desean ampliar información sobre este servicio de vigilancia no duden en ponerse en contacto
